精密運動toyo滑臺控制系統的硬件組成及工作原理

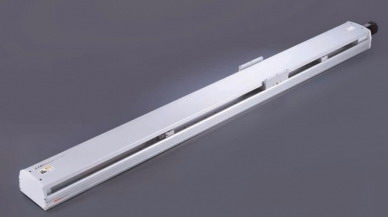

精密運動toyo滑臺運動控制系統的硬件主要是由上位機(PC機)，PMAC多軸精密運動控制器，X、Y、Z三個軸直線電機以及控制直線電機運動的伺服驅動器、光柵位置反饋傳感器等構成。下面就來談?wù)劸苓\動toyo滑臺控制系統的工作原理。

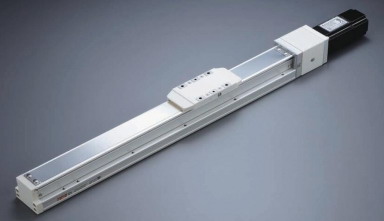

高精密的光柵編碼器可以直接獲取直線電機運動部件的位置信號和速度信號等運動信息，并通過通訊總線反饋給toyo滑臺控制系統，使得控制回路變得更加簡單可靠；在自備的PC機上安裝驅動器配套軟件，利用軟件可以進行驅動器的各控制環PID參數的參數整定，可手動調整也可以軟件自動調整，方便快捷。在實際生產應用過程中，操作人員通過上位機向toyo滑臺運動控制系統輸入各種運動數據、命令，并且進行運動參數設定和程序編輯等操作，進而通過PCI通訊總線和PMAC控制器進行數據交換，之后PMAC運動控制器接收上位機發送的運動數據并向各個運動方向的伺服驅動器發送運動指令，由伺服驅動器驅動各個方向上的直線電機執行相關的動作，從而使負載平臺運動到相應的位置。與此同時，光柵尺將采集到的數據不斷地反饋給PMAC，通過PMAC的復合反饋功能使toyo滑臺控制系統具有較好的運動特性。
