重載伺服電動缸絲杠布置形式

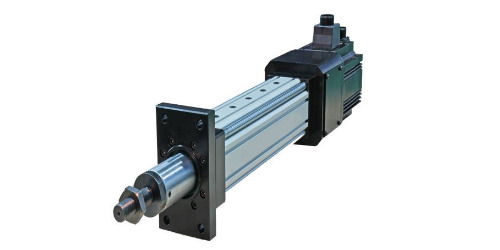

重載伺服電動缸絲杠螺母的布置形式?jīng)Q定其使用方式、工作空間的大小、結構性能等，不同的布置形式適應場合不同。絲杠的絲杠和螺母相對運動可以將旋轉運動和直線運動相互轉化，根據重載伺服電動缸絲杠螺母的約束方式，共有四種基本的布置形式：

一是絲杠轉動，螺母移動。此形式伺服電動缸的絲杠豎直在上連接伺服電機一起轉動，螺母在下端連接推桿帶動滑塊軸向移動。

二是絲杠移動，螺母轉動。該形式通過伺服電機帶動螺母旋轉，絲杠與滑塊相連，隨滑塊向上移動，到達上止點時絲杠上端會占用較大空間，且需要限制伺服電動缸的絲杠轉動和螺母的移動，使用較為復雜。

三是絲杠轉動并軸向移動，螺母靜止。伺服電動缸應用此方式時絲杠移動占用較大空間，行程較大時剛性較差，因此只適用于工作行程較小的場合，并不適用大行程伺服壓力機。

四是絲杠靜止，螺母轉動并軸向移動，該方式結構簡單，但實際應用較為不便。

通過綜合對比分析發現：方三和方式四在壓力機上使用不便，方式二和方式三占用軸向空間較大，因此重載伺服電動缸一般選用絲杠轉動且螺母上下移動的傳動方式。這種布置形式的絲杠具有較好的剛性，結構也十分緊湊，正適用于大行程壓力機的工作。但此結構伺服電動缸的螺母和絲杠運動過程中會發生相對轉動，從而產生傳動誤差，影響運動精度，需要添加導向裝置以限制螺母轉動。
